EBS 볼륨을 사용하는 StatefulSet

이제 StatefulSet과 동적 볼륨 프로비저닝을 이해했으니, Catalog 마이크로서비스의 MySQL DB를 변경하여 데이터베이스 파일을 영구적으로 저장할 새로운 EBS 볼륨을 프로비저닝하도록 하겠습니다.

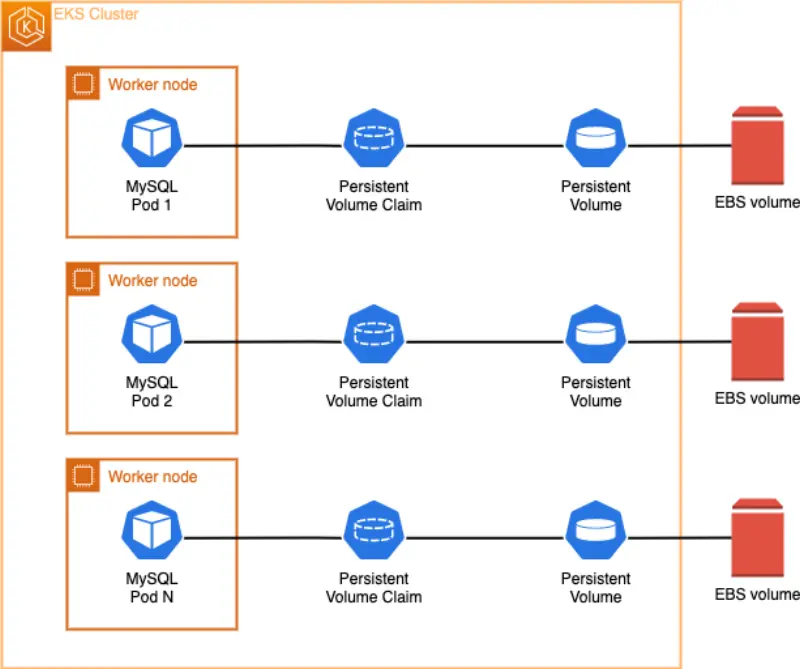

MySQL with EBS

Kustomize를 활용하여 다음 두 가지 작업을 수행하겠습니다:

EBS 볼륨을 사용하는 catalog 컴포넌트용 MySQL 데이터베이스의 새로운 StatefulSet 생성
이 새로운 버전의 데이터베이스를 사용하도록 catalog 컴포넌트 업데이트

정보

기존 StatefulSet을 업데이트하지 않는 이유는 무엇인가요? 업데이트해야 하는 필드가 불변(immutable)이어서 변경할 수 없기 때문입니다.

새로운 catalog 데이터베이스 StatefulSet은 다음과 같습니다:

~/environment/eks-workshop/modules/fundamentals/storage/ebs/statefulset-mysql.yaml
apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: catalog-mysql-ebs
  namespace: catalog
  labels:
    app.kubernetes.io/created-by: eks-workshop
    app.kubernetes.io/team: database
spec:
  replicas: 1
  serviceName: catalog-mysql-ebs
  selector:
    matchLabels:
      app.kubernetes.io/name: catalog
      app.kubernetes.io/instance: catalog
      app.kubernetes.io/component: mysql-ebs
  template:
    metadata:
      labels:
        app.kubernetes.io/name: catalog
        app.kubernetes.io/instance: catalog
        app.kubernetes.io/component: mysql-ebs
        app.kubernetes.io/created-by: eks-workshop
        app.kubernetes.io/team: database
    spec:
      containers:
        - name: mysql
          image: "public.ecr.aws/docker/library/mysql:8.0"
          imagePullPolicy: IfNotPresent
          env:
            - name: MYSQL_ROOT_PASSWORD
              value: my-secret-pw
            - name: MYSQL_DATABASE
              value: catalog
            - name: MYSQL_USER
              valueFrom:
                secretKeyRef:
                  name: catalog-db
                  key: RETAIL_CATALOG_PERSISTENCE_USER
            - name: MYSQL_PASSWORD
              valueFrom:
                secretKeyRef:
                  name: catalog-db
                  key: RETAIL_CATALOG_PERSISTENCE_PASSWORD
          volumeMounts:
            - name: data
              mountPath: /var/lib/mysql
          ports:
            - name: mysql
              containerPort: 3306
              protocol: TCP
      volumes:
        - name: data
          emptyDir: {}
  volumeClaimTemplates:
    - metadata:
        name: data
      spec:
        accessModes: ["ReadWriteOnce"]
        storageClassName: ebs-csi-default-sc
        resources:
          requests:
            storage: 30Gi

volumeClaimTemplates 필드는 Kubernetes에게 동적 볼륨 프로비저닝을 활용하여 새로운 EBS 볼륨, PersistentVolume (PV) 및 PersistentVolumeClaim (PVC)를 모두 자동으로 생성하도록 지시합니다.

storageClassName을 기본 storage class의 이름인 ebs-csi-default-sc로 지정합니다.

30GB EBS 볼륨을 요청합니다.

다음은 새로운 StatefulSet을 사용하도록 catalog 컴포넌트 자체를 재구성하는 방법입니다:

Kustomize Patch
ConfigMap/catalog
Diff

~/environment/eks-workshop/modules/fundamentals/storage/ebs/configMap.yaml
apiVersion: v1
kind: ConfigMap
metadata:
  name: catalog
data:
  RETAIL_CATALOG_PERSISTENCE_ENDPOINT: catalog-mysql-ebs:3306

apiVersion: v1
data:
  RETAIL_CATALOG_PERSISTENCE_DB_NAME: catalog
  RETAIL_CATALOG_PERSISTENCE_ENDPOINT: catalog-mysql-ebs:3306
  RETAIL_CATALOG_PERSISTENCE_PROVIDER: mysql
kind: ConfigMap
metadata:
  name: catalog
  namespace: catalog

 apiVersion: v1
 data:
   RETAIL_CATALOG_PERSISTENCE_DB_NAME: catalog
-  RETAIL_CATALOG_PERSISTENCE_ENDPOINT: catalog-mysql:3306
+  RETAIL_CATALOG_PERSISTENCE_ENDPOINT: catalog-mysql-ebs:3306
   RETAIL_CATALOG_PERSISTENCE_PROVIDER: mysql
 kind: ConfigMap
 metadata:
   name: catalog

변경 사항을 적용하고 새로운 Pod가 롤아웃될 때까지 기다립니다:

~$kubectl apply -k ~/environment/eks-workshop/modules/fundamentals/storage/ebs/

~$kubectl rollout status --timeout=100s statefulset/catalog-mysql-ebs -n catalog

이제 새로 배포된 StatefulSet이 실행 중인지 확인해 보겠습니다:

~$kubectl get statefulset -n catalog catalog-mysql-ebs

NAME                READY   AGE

catalog-mysql-ebs   1/1     79s

catalog-mysql-ebs StatefulSet을 검사하면, 이제 30GiB 용량의 PersistentVolumeClaim이 연결되어 있고 storageClassName이 ebs-csi-driver인 것을 확인할 수 있습니다.

~$kubectl get statefulset -n catalog catalog-mysql-ebs \

-o jsonpath='{.spec.volumeClaimTemplates}' | jq .

    "apiVersion": "v1",

    "kind": "PersistentVolumeClaim",

    "metadata": {

      "creationTimestamp": null,

      "name": "data"

},

    "spec": {

      "accessModes": [

        "ReadWriteOnce"

],

      "resources": {

        "requests": {

          "storage": "30Gi"

},

      "storageClassName": "ebs-csi-default-sc",

      "volumeMode": "Filesystem"

},

    "status": {

      "phase": "Pending"

동적 볼륨 프로비저닝이 자동으로 PersistentVolume (PV)를 생성한 방법을 분석할 수 있습니다:

~$kubectl get pv | grep -i catalog

pvc-1df77afa-10c8-4296-aa3e-cf2aabd93365   30Gi       RWO            Delete           Bound         catalog/data-catalog-mysql-ebs-0          gp2                            10m

AWS CLI를 활용하여 자동으로 생성된 Amazon EBS 볼륨을 확인할 수 있습니다:

~$aws ec2 describe-volumes \

--filters Name=tag:kubernetes.io/created-for/pvc/name,Values=data-catalog-mysql-ebs-0 \

--query "Volumes[*].{ID:VolumeId,Tag:Tags}" \

--no-cli-pager

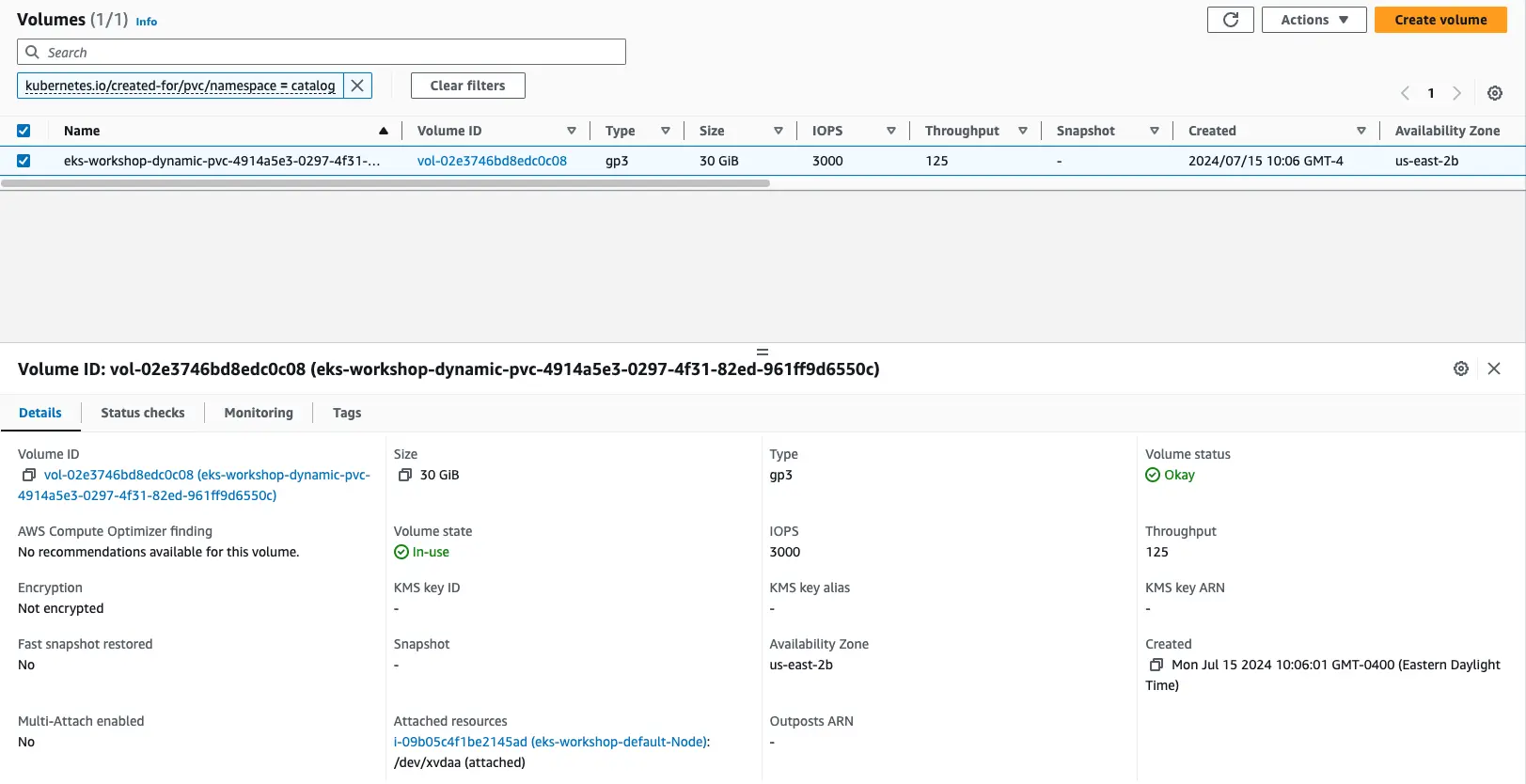

원하신다면 AWS 콘솔에서도 확인할 수 있습니다. 키가 kubernetes.io/created-for/pvc/name이고 값이 data-catalog-mysql-ebs-0인 태그를 가진 EBS 볼륨을 찾으세요:

EBS Volume AWS Console Screenshot

컨테이너 셸을 검사하고 Linux OS에 연결된 새로운 EBS 볼륨을 확인하고 싶다면, 다음 명령을 실행하여 catalog-mysql-ebs 컨테이너에서 셸 명령을 실행하세요. 마운트된 파일 시스템을 검사합니다:

~$kubectl exec --stdin catalog-mysql-ebs-0 -n catalog -- bash -c "df -h"

Filesystem      Size  Used Avail Use% Mounted on

overlay         100G  7.6G   93G   8% /

tmpfs            64M     0   64M   0% /dev

tmpfs           3.8G     0  3.8G   0% /sys/fs/cgroup

/dev/nvme0n1p1  100G  7.6G   93G   8% /etc/hosts

shm              64M     0   64M   0% /dev/shm

/dev/nvme1n1     30G  211M   30G   1% /var/lib/mysql

tmpfs           7.0G   12K  7.0G   1% /run/secrets/kubernetes.io/serviceaccount

tmpfs           3.8G     0  3.8G   0% /proc/acpi

tmpfs           3.8G     0  3.8G   0% /sys/firmware

현재 /var/lib/mysql에 마운트되어 있는 디스크를 확인하세요. 이것은 영구적인 방식으로 저장되는 상태 저장형 MySQL 데이터베이스 파일을 위한 EBS 볼륨입니다.

이제 데이터가 실제로 영구적인지 테스트해 보겠습니다. 이 모듈의 첫 번째 섹션에서 했던 것과 똑같은 방식으로 동일한 test.txt 파일을 생성하겠습니다:

~$kubectl exec catalog-mysql-ebs-0 -n catalog -- bash -c "echo 123 > /var/lib/mysql/test.txt"

이제 /var/lib/mysql 디렉토리에 test.txt 파일이 생성되었는지 확인해 보겠습니다:

~$kubectl exec catalog-mysql-ebs-0 -n catalog -- ls -larth /var/lib/mysql/ | grep -i test

-rw-r--r-- 1 root  root     4 Oct 18 13:57 test.txt

이제 현재 catalog-mysql-ebs Pod를 제거하면 StatefulSet 컨트롤러가 자동으로 재생성합니다:

~$kubectl delete pods -n catalog catalog-mysql-ebs-0

pod "catalog-mysql-ebs-0" deleted

몇 초 기다린 후 아래 명령을 실행하여 catalog-mysql-ebs Pod가 재생성되었는지 확인합니다:

~$kubectl wait --for=condition=Ready pod -n catalog \

-l app.kubernetes.io/component=mysql-ebs --timeout=60s

pod/catalog-mysql-ebs-0 condition met

~$kubectl get pods -n catalog -l app.kubernetes.io/component=mysql-ebs

NAME                  READY   STATUS    RESTARTS   AGE

catalog-mysql-ebs-0   1/1     Running   0          29s

마지막으로, MySQL 컨테이너 셸로 다시 exec하여 /var/lib/mysql 경로에서 ls 명령을 실행하여 생성했던 test.txt 파일을 찾고, 파일이 지속되었는지 확인해 보겠습니다:

~$kubectl exec catalog-mysql-ebs-0 -n catalog -- ls -larth /var/lib/mysql/ | grep -i test

-rw-r--r-- 1 mysql root     4 Oct 18 13:57 test.txt

~$kubectl exec catalog-mysql-ebs-0 -n catalog -- cat /var/lib/mysql/test.txt

보시다시피 test.txt 파일은 Pod 삭제 및 재시작 후에도 여전히 사용 가능하며 올바른 텍스트 123가 포함되어 있습니다. 이것이 Persistent Volume (PV)의 주요 기능입니다. Amazon EBS는 데이터를 저장하고 AWS 가용 영역 내에서 데이터를 안전하고 사용 가능하게 유지합니다.
