ImagePullBackOff - 퍼블릭 이미지

이 섹션에서는 ECR 퍼블릭 이미지에 대한 Pod ImagePullBackOff 오류를 트러블슈팅하는 방법을 배웁니다. 이제 배포가 생성되었는지 확인하여 시나리오 트러블슈팅을 시작할 수 있습니다.

~$kubectl get deployment ui-new -n default

NAME     READY   UP-TO-DATE   AVAILABLE   AGE

ui-new   0/1     1            0           75s

정보

동일한 출력을 얻었다면 트러블슈팅을 시작할 준비가 된 것입니다.

이 트러블슈팅 섹션에서 여러분의 작업은 배포 ui-new가 0/1 준비 상태에 있는 원인을 찾고 이를 수정하여 배포가 하나의 Pod가 준비되고 실행되도록 하는 것입니다.

트러블슈팅 시작

1단계: Pod 상태 확인

먼저 kubectl 도구를 사용하여 Pod의 상태를 확인해야 합니다.

~$kubectl get pods -l app=app-new

NAME                      READY   STATUS             RESTARTS   AGE

ui-new-5654dd8969-7w98k   0/1     ImagePullBackOff   0          13s

2단계: Pod 상세 정보 확인

Pod 상태가 ImagePullBackOff로 표시되는 것을 볼 수 있습니다. Pod를 상세히 조회하여 이벤트를 확인해 보겠습니다.

~$POD=`kubectl get pods -l app=app-new -o jsonpath='{.items[*].metadata.name}'`

~$kubectl describe pod $POD | awk '/Events:/,/^$/'

Events:

  Type     Reason     Age                From               Message

  ----     ------     ----               ----               -------

  Normal   Scheduled  48s                default-scheduler  Successfully assigned default/ui-new-5654dd8969-7w98k to ip-10-42-33-232.us-west-2.compute.internal

  Normal   BackOff    23s (x2 over 47s)  kubelet            Back-off pulling image "public.ecr.aws/aws-containers/retailing-store-sample-ui:1.2.1"

  Warning  Failed     23s (x2 over 47s)  kubelet            Error: ImagePullBackOff

  Normal   Pulling    12s (x3 over 47s)  kubelet            Pulling image "public.ecr.aws/aws-containers/retailing-store-sample-ui:1.2.1"

  Warning  Failed     12s (x3 over 47s)  kubelet            Failed to pull image "public.ecr.aws/aws-containers/retailing-store-sample-ui:1.2.1": rpc error: code = NotFound desc = failed to pull and unpack image "public.ecr.aws/aws-containers/retailing-store-sample-ui:1.2.1": failed to resolve reference "public.ecr.aws/aws-containers/retailing-store-sample-ui:1.2.1": public.ecr.aws/aws-containers/retailing-store-sample-ui:1.2.1: not found

  Warning  Failed     12s (x3 over 47s)  kubelet            Error: ErrImagePull

Pod의 이벤트에서 오류 코드 NotFound와 함께 "Failed to pull image" 경고를 볼 수 있습니다. 이는 Pod/배포 스펙에서 참조된 이미지가 해당 경로에서 찾을 수 없음을 나타냅니다.

3단계: 이미지 참조 확인

Pod가 사용하는 이미지를 확인해 보겠습니다.

~$kubectl get pod $POD -o jsonpath='{.spec.containers[*].image}'

public.ecr.aws/aws-containers/retailing-store-sample-ui:1.2.1

이미지 URI에서 이미지가 AWS의 퍼블릭 ECR 리포지토리에서 참조되고 있음을 확인할 수 있습니다.

4단계: 이미지 존재 여부 확인

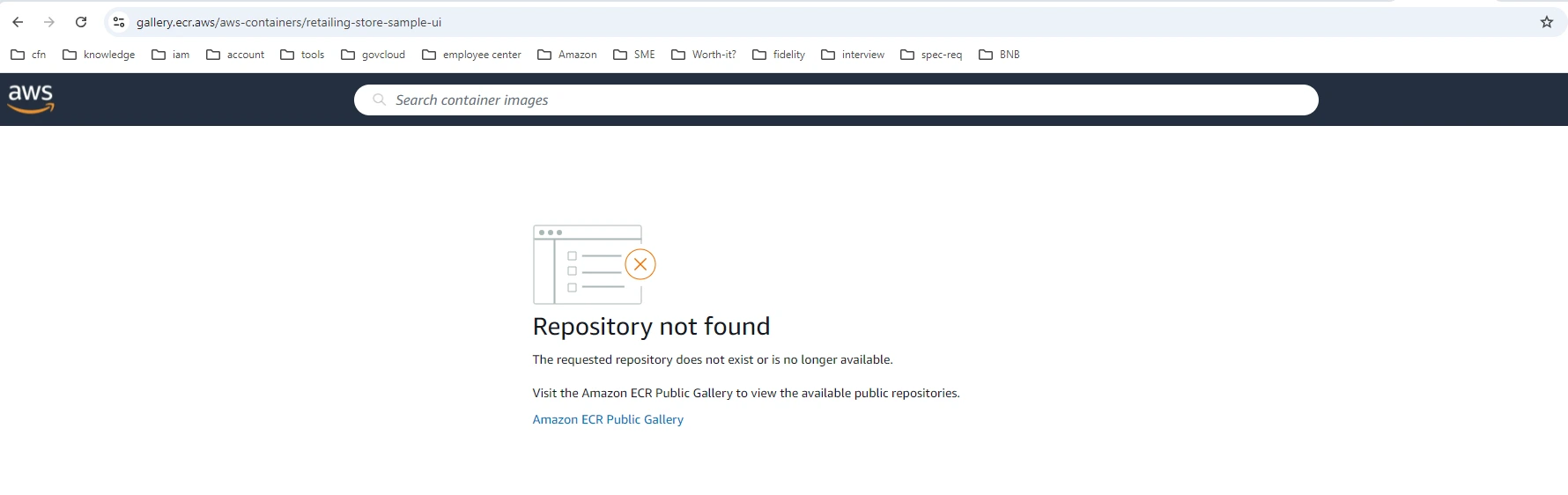

aws-containers ECR에서 태그 1.2.1을 가진 retailing-store-sample-ui라는 이름의 이미지가 존재하는지 확인해 보겠습니다. "retailing-store-sample-ui"를 검색하면 그러한 이미지 리포지토리가 나타나지 않는다는 것을 알 수 있습니다. 브라우저에서 이미지 URI를 사용하여 퍼블릭 ECR에서 이미지 존재 여부를 쉽게 확인할 수도 있습니다. 이 경우 image-uri는 "Repository not found" 메시지를 표시합니다.

5단계: 올바른 이미지로 배포 업데이트

문제를 해결하려면 올바른 이미지 참조로 배포/Pod 스펙을 업데이트해야 합니다. 이 경우에는 public.ecr.aws/aws-containers/retail-store-sample-ui:1.2.1입니다.

5.1. 이미지 존재 확인

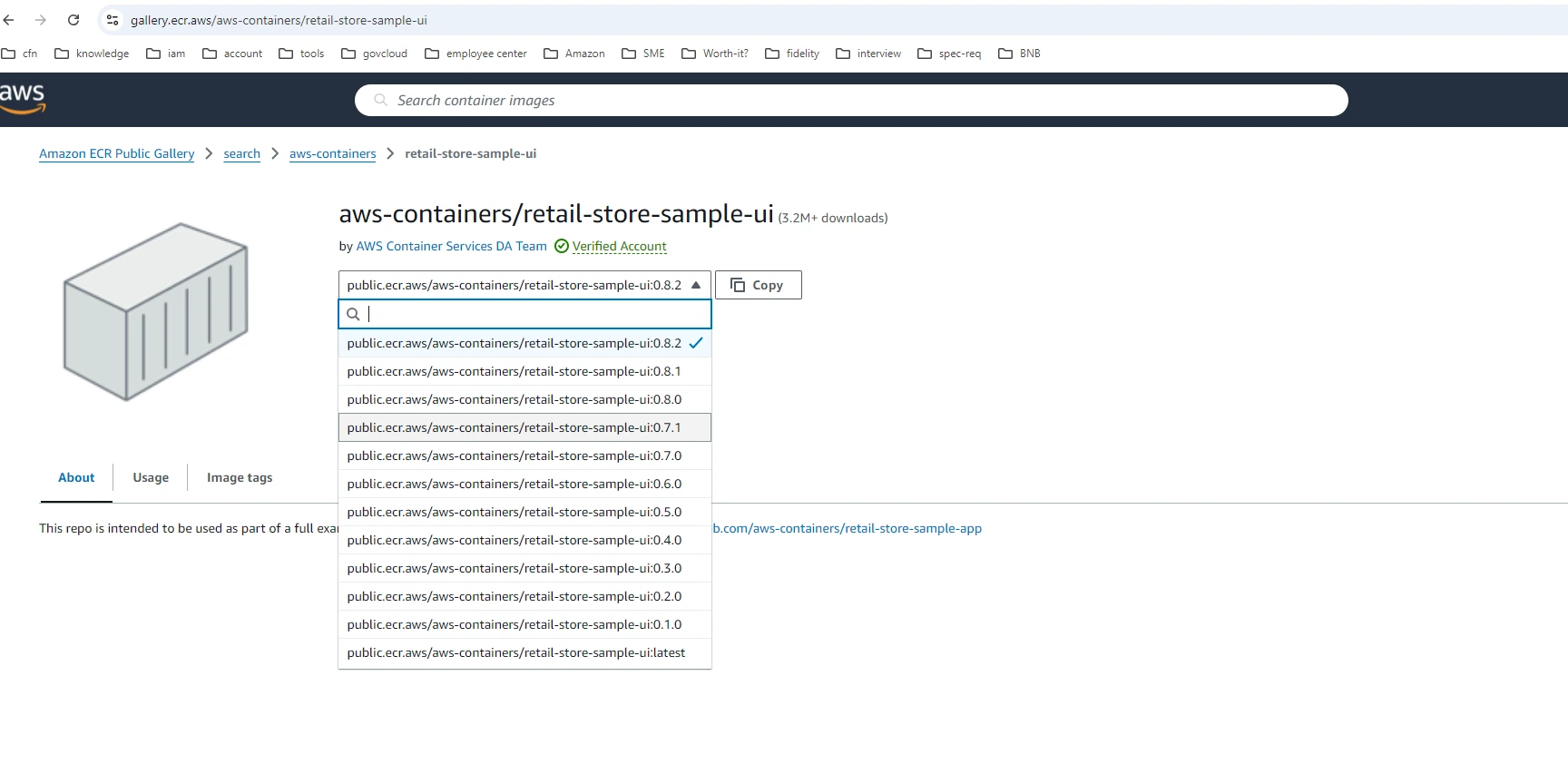

배포를 업데이트하기 전에 위에서 언급한 방법, 즉 image-uri를 방문하여 이미지가 존재하는지 확인해 보겠습니다. 1.2.1을 포함한 여러 태그가 있는 retail-store-sample-ui 이미지를 볼 수 있어야 합니다.

5.1. 올바른 참조로 배포의 이미지 업데이트

~$kubectl patch deployment ui-new --patch '{"spec": {"template": {"spec": {"containers": [{"name": "ui", "image": "public.ecr.aws/aws-containers/retail-store-sample-ui:1.2.1"}]}}}}'

deployment.apps/ui-new patched

6단계: 수정 확인

새 Pod가 생성되고 성공적으로 실행되는지 확인합니다.

~$kubectl get pods -l app=app-new

NAME                     READY   STATUS    RESTARTS   AGE

ui-new-77856467b-2z2s6   1/1     Running   0          13s

정리

퍼블릭 이미지의 ImagePullBackOff가 발생한 Pod의 일반적인 트러블슈팅 워크플로우는 다음과 같습니다:

• "not found", "access denied" 또는 "timeout"과 같은 문제의 원인에 대한 단서를 얻기 위해 Pod 이벤트를 확인합니다.
• "not found"인 경우 참조된 경로에 이미지가 존재하는지 확인합니다.
• "access denied"인 경우 워커 노드 역할의 권한을 확인합니다.
• ECR의 퍼블릭 이미지에 대한 timeout인 경우 워커 노드 네트워킹이 IGW/TGW/NAT를 통해 인터넷에 도달하도록 구성되어 있는지 확인합니다.
