서비스가 엔드포인트를 등록하지 않음

이 섹션에서는 Application Load Balancer(ALB)가 Kubernetes 서비스 엔드포인트를 올바르게 등록하지 않는 이유를 해결합니다. ALB가 성공적으로 생성되었음에도 불구하고 백엔드 서비스 구성 문제로 인해 애플리케이션에 접근할 수 없습니다.

단계 1: 오류 확인

ALB를 통해 애플리케이션에 접근하면 "Backend service does not exist"라는 오류가 표시됩니다:

Ingress가 성공적으로 생성되었으므로, 이는 Kubernetes Ingress와 서비스 간의 통신 문제를 시사합니다.

단계 2: 서비스 구성 검사

서비스 구성을 살펴보겠습니다:

~$kubectl -n ui get service/ui -o yaml

apiVersion: v1
kind: Service
metadata:
  annotations: ...
  labels:
    app.kubernetes.io/component: service
    app.kubernetes.io/created-by: eks-workshop
    app.kubernetes.io/instance: ui
    app.kubernetes.io/managed-by: Helm
    app.kubernetes.io/name: ui
    helm.sh/chart: ui-0.0.1
  name: ui
  namespace: ui
spec:
  ports:
    - name: http
      port: 80
      protocol: TCP
      targetPort: http
  selector:
    app.kubernetes.io/component: service
    app.kubernetes.io/instance: ui
    app.kubernetes.io/name: ui-app
  sessionAffinity: None
  type: ClusterIP
status:
  loadBalancer: {}

단계 3: Ingress 구성 확인

이제 Ingress 구성을 살펴보겠습니다:

~$kubectl get ingress/ui -n ui -o yaml

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  annotations:
    alb.ingress.kubernetes.io/healthcheck-path: /actuator/health/liveness
    alb.ingress.kubernetes.io/scheme: internet-facing
    alb.ingress.kubernetes.io/target-type: ip
    ...
  finalizers:
  - ingress.k8s.aws/resources
  generation: 1
  name: ui
  namespace: ui
  resourceVersion: "4950883"
  uid: 327b899c-405e-431b-8d67-32578435f0b9
spec:
  ingressClassName: alb
  rules:
  - http:
      paths:
      - backend:
          service:
            name: service-ui
            port:
              number: 80
        path: /
        pathType: Prefix
...

Ingress가 service-ui라는 이름의 서비스를 사용하도록 구성되어 있지만, 실제 서비스 이름은 ui입니다.

단계 4: Ingress 구성 수정

올바른 서비스 이름을 가리키도록 Ingress를 업데이트하겠습니다:

~$kubectl apply -k ~/environment/eks-workshop/modules/troubleshooting/alb/creating-alb/fix_ingress

수정된 구성은 다음과 같아야 합니다:

spec:
  ingressClassName: alb
  rules:
    - http:
        paths:
          - path: /
            pathType: Prefix
            backend:
              service:
                name: ui
                port:
                  number: 80

단계 5: 서비스 엔드포인트 확인

서비스 이름을 수정한 후에도 503 오류가 표시됩니다:

이는 서비스의 백엔드 엔드포인트에 문제가 있음을 시사합니다. 엔드포인트를 확인해 보겠습니다:

~$kubectl -n ui get endpoints ui

NAME   ENDPOINTS   AGE

ui     <none>     13d

비어 있는 엔드포인트는 서비스가 어떤 Pod 백엔드도 올바르게 선택하지 못하고 있음을 나타냅니다.

단계 6: 서비스와 Pod 레이블 비교

Deployment의 Pod 레이블을 살펴보겠습니다:

~$kubectl -n ui get deploy/ui -o yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  annotations:
    ...
  name: ui
  namespace: ui
  ..
spec:
  progressDeadlineSeconds: 600
  replicas: 1
  revisionHistoryLimit: 10
  selector:
    matchLabels:
      app.kubernetes.io/component: service
      app.kubernetes.io/instance: ui
      app.kubernetes.io/name: ui
  strategy:
    rollingUpdate:
      maxSurge: 25%
      maxUnavailable: 25%
    type: RollingUpdate
  template:
    metadata:
      annotations:
        prometheus.io/path: /actuator/prometheus
        prometheus.io/port: "8080"
        prometheus.io/scrape: "true"
      creationTimestamp: null
      labels:
        app.kubernetes.io/component: service
        app.kubernetes.io/created-by: eks-workshop
        app.kubernetes.io/instance: ui
        app.kubernetes.io/name: ui
    spec:
      containers:
...

이것을 서비스 셀렉터와 비교해 보겠습니다:

~$kubectl -n ui get svc ui -o yaml

apiVersion: v1
kind: Service
metadata:
  annotations:
    ...
  labels:
    app.kubernetes.io/component: service
    app.kubernetes.io/created-by: eks-workshop
    app.kubernetes.io/instance: ui
    app.kubernetes.io/managed-by: Helm
    app.kubernetes.io/name: ui
    helm.sh/chart: ui-0.0.1
  name: ui
  namespace: ui
  resourceVersion: "5000404"
  uid: dc832144-b2a1-41cd-b7a1-8979111da677
spec:
  ...
  selector:
    app.kubernetes.io/component: service
    app.kubernetes.io/instance: ui
    app.kubernetes.io/name: ui-app
  sessionAffinity: None
  type: ClusterIP
...

서비스 셀렉터 app.kubernetes.io/name: ui-app이 Pod 레이블 app.kubernetes.io/name: ui와 일치하지 않습니다.

팁

다음과 같이 서비스 셀렉터를 업데이트할 수 있습니다:

kubectl edit service <service-name> -n <namespace>

또는

kubectl patch service <service-name> -n <namespace> --type='json' -p='[{"op": "replace", "path": "/spec/selector", "value": {"key1": "value1", "key2": "value2"}}]'

단계 7: 서비스 셀렉터 수정

Pod 레이블과 일치하도록 서비스 셀렉터를 업데이트하겠습니다:

~$kubectl apply -k ~/environment/eks-workshop/modules/troubleshooting/alb/creating-alb/fix_ui

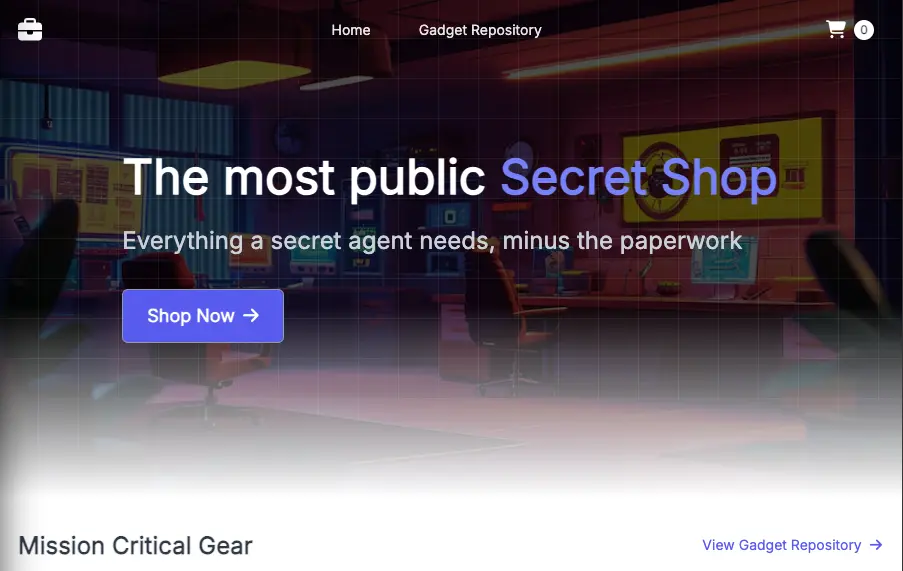

수정 사항을 적용한 후 브라우저를 새로고침하세요. 이제 UI 애플리케이션이 표시되어야 합니다:

팁

서비스-Pod 연결 문제를 해결할 때:

1. 서비스 셀렉터가 Pod 레이블과 정확히 일치하는지 항상 확인하세요
2. kubectl get endpoints를 사용하여 Pod 선택을 확인하세요
3. 레이블 이름과 값의 오타를 확인하세요

서비스 구성 문제를 성공적으로 해결하고 ALB 트러블슈팅 실습을 완료했습니다! 잘 하셨습니다.
